產品特性：

　　1.電動機：配特殊定制高溫電機（可定制），IP55防護等級，F(xiàn)級絕緣

　　2.機械密封：碳化硅/碳化硅摩擦副，不銹鋼304結構件，氟橡膠密封件

　　3.過流部件：不銹鋼304泵軸，不銹鋼304過流部件，四氟耐磨環

　　4.氣液混合充分，溶解效率高達80%，且效果穩定

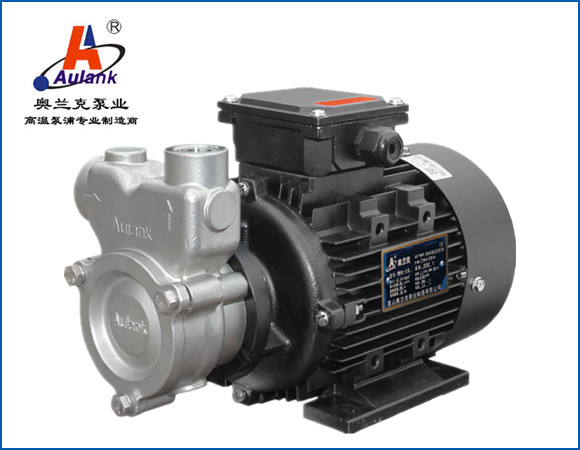

       1.泵為臥式，泵軸為電機軸的延伸體。

　　2. 泵由電機、中承、葉輪、軸心、機械密封、泵蓋等主要零部件組成。

　　3. 泵中承、泵蓋、葉輪、電機軸心材質采用 304 不銹鋼為材料?！?/p>

　　4.泵用軸封為單端面機械密封，動環和靜環材質分別為石墨、碳化硅或合金，密封圈材質

　　為高溫氟橡膠。

　　5. 泵與管路的聯接采用管徑聯接的方式

　　使用環境介紹：

　　1.環境溫度：-15℃~40℃

　　2.介質溫度：高溫?zé)崴?5℃～+160℃

　　                  高溫導熱油：+5℃～+200℃

　　                 乙二醇：-30℃~+180℃

　　3.介質酸堿度范圍：pH4～PH9

　　4.固體雜質的體積比≤0.1%，粒度≤0.2mm

　　5.電源電壓380V，頻率50Hz,電壓波動范圍不超過額定電壓的±10%

　　6.氣體占總介質的比例≤10%

　　工作原理：

　　奧蘭克WH氣液混合泵利用進水口處形成的負壓作用，通過吸氣嘴吸入氣體，故無需配備空氣壓縮機和大氣噴射器。高速旋轉的葉輪可將液體與吸入的氣體充分混合攪拌，所以也無需配置攪拌器和混合器。由于泵內的加壓混合，氣體與液體充分溶解，溶解效率高達80%以上，故無需大型加壓溶氣罐或昂貴的反應塔即可制取高度溶解液。一臺氣液混合泵即可進行氣液吸引、混合、溶解并直接將高度溶解液輸送使用點；因此，使用氣液混合泵可以提高溶氣液制取效率、簡化制取裝置、節省場地、大幅降低投資、節省運行成本與維護費用。

　　六、設備調試：　　

　　1、初次運轉之前必須先往泵內灌滿引水，然后將進口及出口閥全開，將進氣閥及出口壓力表關閉后短暫接通泵的電源，確認泵的旋轉方向正確無誤之后再進入正式運轉，以后在正常運轉時，接通電源之前一定要關閉進氣閥。

　　注意：

　　為保證氣液混合泵更好的工作，進水管路如下設置

　　a、吸入管路直徑一般與泵的吸入口徑相同或大于泵的吸入口徑；

　　b、利用負壓吸入氣體的情況下，吸入管路口徑有時要細一個等級，但不要過細；

　　c、供水槽的液面低于泵的中心高度時，吸入管的下端需要設置底閥；

　　d、吸入管路需設置Y形過濾器（60目）以去除液體中的固體物。

　　2、逐漸調小進口控制閥，直到真空表負壓顯示為-0.1kgf/cm2~-0.3kgf/cm2，然后開啟吸氣閥，打開出口壓力表的止回閥，調整出口管路控制閥，直到達到設定的出口壓力值。

　　注意：

　　a、隨著泵的吸氣量的增加，排除流量和壓力會隨之逐漸降低，吸氣量超過一定限度時泵會出現斷流，即失去作用。

　　b、在選用氣液混合泵時，請參見泵的性能參數表。泵的吐出壓力根據用途設定，臭氧水混合用一般設定為2~3kgf/cm2，溶氣氣浮、加氧處理用途一般為3.5~4kgf/cm2;產生微氣泡所需的出口壓力通常不超過4kgf/cm2，壓力超過4kgf/cm2時氣泡直徑和溶氣量并無大的變化，只會減少溶氣液吐出量并增加泵的功率消耗。

　　3、對進口管路控制閥、吸氣閥、出口管路控制閥進行微調，直到液流量、氣流量和出口壓力達到預定數值。氣體注入量約為注水量的7~8%，多不超過10%，請選用大于實際吐出流量的泵。

　　4、水流量、進氣量及出口壓力達到設定數值之后即可正常運轉。

　　注意：

　　為保證良好的微氣泡，壓力釋放閥后面的排出管路如下設置：

　　a、排水管路直徑要同徑或大于泵的出口口徑；

　　b、排水管路的先端出口需橫向或朝上設置，不可朝下設置；

　　c、孔釋放微氣泡的情況下，氣孔口徑不得小于10mm；

　　d、出口閥門前的排水管路的長度一般設定為0.5~1m，出口閥門后的管路應盡量短；

　　5、停止泵的運轉時，必須先關閉吸氣閥，然后關泵。
